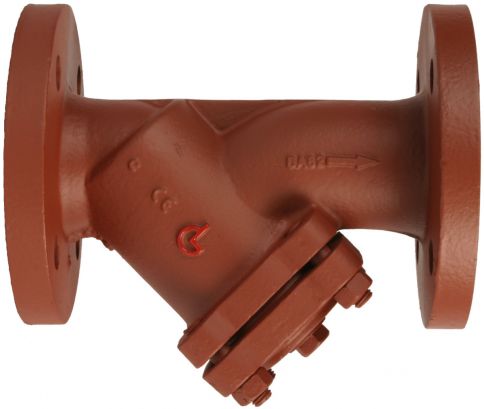

Schmutzfänger PN 16 Y-Form mit Flanschanschluss und Entleerungsstopfen 1/2” im Deckel
Werkstoffe: |
Gehäuse: Sphäroguss GGG 40 (JS 1030), Sieb: Edelstahl 1.4301 (ab DN 150 Lochblech 1.4301), Deckeldichtung Graphit mit Spießblecheinlage |
Anschluss: |
Flanschanschluss DIN |
Prüfdruck: |
24 bar |
Merkmal: |
mit Anschluss für Gebäudeleittechnik (Bohrungen im Gehäuse für Differenzdruckmanometer) bei den Nennweiten DN 15 - DN 40 G 1/4" und bei DN 50 - DN 250 G 1/2" |
| DN | L | A | Maschenweite* | Gewicht (kg) | Artikel Nr.** |
|---|---|---|---|---|---|
| 65 | 290 | 140 | 0,75 | 9,60 | 96906516GLT |
| 100 | 350 | 220 | 1,20 | 22,00 | 96910016GLT |
| 125 | 400 | 260 | 1,20 | 34,00 | 96912516GLT |
| 150 | 480 | 300 | 1,20 | 48,50 | 96915016GLT |
| 200 | 600 | 360 | 1,20 | 111,00 | 96920016GLT |
| 250 | 730 | 550 | 1,20 | 220,00 | 96925016GLT |
| 300 | 850 | 610 | 1,20 | 272,00 | 96930016GLT |
* Feinsiebe bei allen Nennweiten: 0,25 mm Maschenweite, freie Siebfläche 37%
** Bei Bestellung mit Feinsieb: Artikel-Nr. + Zusatz "Mit F-SIEB"
| DN | L1 | D1 | Fo | KVS1 | KVS2 | Zet1 | Zet2 | ø G | ø R | P | D | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 123 | 73 | 38 % | 119,50 | 105,40 | 2,00 | 2,57 | 94 | 83 | 1,0 | 111x111 | 220 |
| 100 | 184 | 108 | 36 % | 217,50 | 196,70 | 3,38 | 4,14 | 134 | 120 | 1,0 | Ø 194 | 340 |
| 125 | 219 | 135 | 36 % | 364,40 | 320,00 | 2,94 | 3,81 | 158 | 138 | 1,5 | Ø 234 | 410 |
| 150 | 258,5 | 160 | 36 % | 537,00 | 468,00 | 2,81 | 3,70 | 180 | 162 | 1,5 | Ø 264 | 475 |
| 200 | 360 | 208 | 36 % | 820,00 | 769,00 | 3,81 | 4,33 | 240 | 209 | 2,0 | Ø 290 | 580 |
| 250 | 336 | 231 | 35 % | 1260,00 | 1108,00 | 3,94 | 5,09 | 319 | 275 | 2,0 | Ø 345 | 830 |
| 300 | 386 | 281,5 | 35 % | 1735,00 | 1520,00 | 4,31 | 5,61 | 379 | 320 | 2,0 | Ø 401 | 950 |
Die Lieferung dieser Armaturen erfolgt in Übereinstimmung mit der Druckgeräterichtlinie 2014/68/EU Punkt 11 und 12 des Vorwortes und Artikel 1 Punkt c sowie Artikel 4 Punkt 3.
Die gezeigte Abbildung ist nur ein Symbolfoto! Technische Änderungen und Irrtümer vorbehalten.
Legende für unsere Datenblätter
| DN | Anschlussgröße |
| L | Baulänge (mm) |
| A | Abstand Rohrmitte bis Ende Siebdeckel (mm) |
| L1 | Siebhöhe (mm) |
| D1 | Siebdurchmesser (mm) |
| Fo | Freie Siebfläche Normalsieb (mm) |
| KVS1 | KVS-Werte mit Normalsieb (m3/h) |
| KVS2 | KVS-Werte mit Feinsieb (m3/h) |
| Zet1 | Zeta-Werte mit Normalsieb |
| Zet2 | Zeta-Werte mit Feinsieb |
| ø G | Außendurchmesser Deckelflanschdichtung (mm) |
| ø R | Innendurchmesser Deckelflanschdichtung (mm) |
| P | Dicke Deckelflanschdichtung (mm) |
| D | Maße der Deckflansche bzw. -stopfen |
| B | Siebausbaumaß (mm) |
