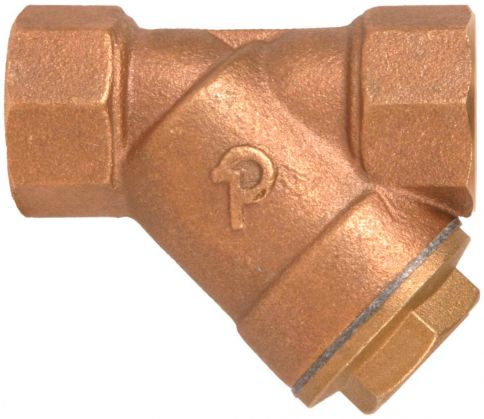

Schmutzfänger PN 20 Y-Form mit Innengewinde und Entleerungsstopfen im Deckel
Werkstoffe: |
Gehäuse: Messing MS 58, Sieb: Edelstahl 1.4301 |
Anschluss: |
Innengewinde DIN 259 |
Prüfdruck: |
30 bar |
Merkmal: |
Armaturen aus Messing sind für den Einsatz in Trinkwasser-Installationen nicht zugelassen! |
| DN | L | A | Maschenweite* | Gewicht (kg) | Artikel Nr.** |
|---|---|---|---|---|---|
| 3/8" | 55 | 40 | 0,4 | 0,19 | 1006010403800 |
| 1/2" | 58 | 40 | 0,4 | 0,25 | 1006010401200 |
| 3/4" | 70 | 50 | 0,4 | 0,30 | 1006010403400 |
| 1" | 87 | 60 | 0,4 | 0,43 | 1006010404400 |
| 1 1/4" | 96 | 68 | 0,5 | 0,68 | 1006010405400 |
| 1 1/2" | 106 | 75 | 0,5 | 0,92 | 1006010406400 |
| 2" | 126 | 90 | 0,5 | 1,40 | 1006010408400 |
* Feinsiebe bei allen Nennweiten: 0,25 mm Maschenweite, freie Siebfläche 37%
** Bei Bestellung mit Feinsieb: Artikel-Nr. + Zusatz "Mit F-SIEB"
| DN | L1 | D1 | Fo | KVS1 | KVS2 | Zet1 | Zet2 | ø G | ø R | P | D | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 30 | 18 | 40 % | 2,3 | 2,1 | 2,5 | 2,9 | 30 | 24,2 | 1,0 | 3/8" | 55 |
| 1/2" | 30 | 18 | 40 % | 4,2 | 3,9 | 4,2 | 3,8 | 30 | 24,2 | 1,0 | 1/2" | 60 |
| 3/4" | 40 | 24 | 40 % | 6,5 | 6,1 | 6,6 | 7,1 | 36 | 31 | 1,0 | 3/4" | 80 |
| 1" | 43 | 30 | 40 % | 9,4 | 8,4 | 2,2 | 2,2 | 44 | 37,2 | 1,0 | 1" | 90 |
| 1 1/4" | 49 | 36 | 40 % | 16,5 | 15,4 | 2,1 | 2,5 | 50 | 42,2 | 1,0 | 1 1/4" | 120 |
| 1 1/2" | 53 | 42 | 40 % | 17,0 | 21,6 | 2,5 | 3,8 | 57 | 48,2 | 1,0 | 1 1/2" | 135 |
| 2" | 66 | 53 | 40 % | 33,0 | 29,9 | 3,8 | 4,5 | 68 | 60 | 1,0 | 2" | 170 |
Die Lieferung dieser Armaturen erfolgt in Übereinstimmung mit der Druckgeräterichtlinie 2014/68/EU Punkt 11 und 12 des Vorwortes und Artikel 1 Punkt c sowie Artikel 4 Punkt 3.
Die gezeigte Abbildung ist nur ein Symbolfoto! Technische Änderungen und Irrtümer vorbehalten.
Legende für unsere Datenblätter
| DN | Anschlussgröße |
| L | Baulänge (mm) |
| A | Abstand Rohrmitte bis Ende Siebdeckel (mm) |
| L1 | Siebhöhe (mm) |
| D1 | Siebdurchmesser (mm) |
| Fo | Freie Siebfläche Normalsieb (mm) |
| KVS1 | KVS-Werte mit Normalsieb (m3/h) |
| KVS2 | KVS-Werte mit Feinsieb (m3/h) |
| Zet1 | Zeta-Werte mit Normalsieb |
| Zet2 | Zeta-Werte mit Feinsieb |
| ø G | Außendurchmesser Deckelflanschdichtung (mm) |
| ø R | Innendurchmesser Deckelflanschdichtung (mm) |
| P | Dicke Deckelflanschdichtung (mm) |
| D | Maße der Deckflansche bzw. -stopfen |
| B | Siebausbaumaß (mm) |
