Filter PN 16, Y-type, draadaansluiting met plug
Materiaal: |
Huis: JL 1040, Zeef: RVS 1.4301, dekselpakking: graphite reinforced |
Aansluiting: |
draadaansluiting DIN 259 |
Proefdruk: |
24 bar |
Opmerking: |
| DN | L | A | ø Zeef* | Gewicht (kg) | Artikel Nr.** |
|---|---|---|---|---|---|
| 3/8" | 85 | 55 | 0,50 | 0,60 | 96500638 |
| 1/2" | 85 | 55 | 0,50 | 0,60 | 96501612 |
| 3/4" | 100 | 68 | 0,50 | 0,90 | 96501634 |
| 1" | 120 | 73 | 0,75 | 1,40 | 96501644 |
| 1 1/4" | 140 | 83 | 0,75 | 2,00 | 96501654 |
| 1 1/2" | 160 | 97 | 0,75 | 3,00 | 96501664 |
| 2" | 190 | 110 | 0,75 | 5,00 | 96501684 |
* Fijnzeef in alle maten maaswijdte 0,25 mm, vrije zeefdoorlaat 37%
** Bij bestelling met speciale zeef: Artikel nr. + maaswijdte.
| DN | L1 | D1 | Fo | KVS1 | KVS2 | Zet1 | Zet2 | ø G | ø R | P | D | B |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3/8" | 48,5 | 18 | 39 % | 2,70 | 2,40 | 3,21 | 4,07 | 32 | 27 | 2,00 | R 3/4" | 90 |
| 1/2" | 48,5 | 18 | 39 % | 5,60 | 5,50 | 1,82 | 1,89 | 32 | 27 | 2,00 | R 3/4" | 90 |
| 3/4" | 61,5 | 25 | 39 % | 10,70 | 10,30 | 1,37 | 1,48 | 39 | 33 | 2,00 | R 1" | 110 |
| 1" | 66,5 | 31 | 38 % | 17,00 | 16,30 | 2,16 | 2,35 | 49 | 42 | 2,00 | R 1 1/4" | 122 |
| 1 1/4" | 81,5 | 38 | 38 % | 28,00 | 26,60 | 1,54 | 1,71 | 55 | 48 | 2,00 | R 1 1/2" | 142 |
| 1 1/2" | 95,5 | 47 | 38 % | 45,00 | 41,80 | 1,48 | 1,72 | 68 | 60 | 2,00 | R 2" | 165 |
| 2" | 112,5 | 57 | 38 % | 69,00 | 63,70 | 1,44 | 1,69 | 74 | 66 | 2,00 | R 2 1/4" | 190 |
De levering van deze appendages is in overeenstemming met de drukapparatuurrichtlijn 2014/68 / EU punten 11 en 12 van het voorwoord en artikel 1 punt c en artikel 4 punt 3.

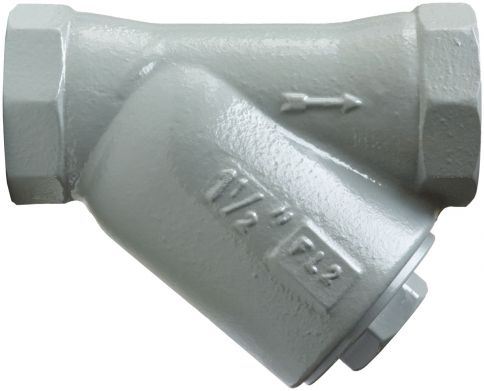

De getoonde afbeelding is slechts een symboolfoto! Onderhevig aan technische wijzigingen en fouten.
Legenda
| DN | Ansluitafmetingen |
| L | Inbouwlengte (mm) |
| A | Hart lijn tot onderzijde filter huis (mm) |
| ø Zeef | Maaswijdte nomalzeef (mm) |
| L1 | Zeefhoogte (mm) |
| D1 | ø zeef (mm) |
| Fo | Zeefdoorlaat normalzeef (mm) |
| KVS1 | KVS Waarde nomalzeef (m3/h) |
| KVS2 | KVS Waarde fijnzeef (m3/h) |
| Zet1 | Zeta Waarde nomalzeef |
| Zet2 | Zeta Waarde fijnzeef |
| ø G | Dekselflens Dichtingsafmetingen Buiten (mm) |
| ø R | Dekselflens Dichtingsafmetingen Binnen (mm) |
| P | Dekselflens Dichtingsafmetingen Dikte (mm) |
| D | Afmetingen van Dekselflens |
| B | Zeef inbouw (mm) |
